Setting MikroTik RB750 (mipsbe) Agar Bisa Connect Dengan Internet

Saya sudah pernah menulis tentang Setting MikroTik RB750 (mipsbe) Sebagai Router Dengan Winbox (Tidak ter Connect Internet) .
Sekarang saya akan membahas kembali Setting MikroTik RB750 (mipsbe), namun kali ini dengan koneksi Internet. Settingnya sama namun pada bagian akhir ada beberapa tambahan agar bisa ter Connect dengan internet.

1. Kabel dari internet kita masukkan pada port pertama

2. Hubungkan juga MikroTik dengan Laptop anda menggunakan kabel stright
    melalui port 2-5, namun saya sarankan agar menggunakan port 2 saja agar
    tidak bingung.

3. Buka winbox di Laptop anda. Connect kan dengan Mac address nya.

4. Setelah anda masuk lalu beri nama mikrotik anda, dengan pilih
    menu System => Identity.



5. Lalu akan muncul kotak identity bertuliskan MikroTik, Jika anda ingin memberi

    nama usahakan kata "MikroTik" jangan anda hapus .contoh "MikroTik-belajar" , .
    Kemudian Apply => OK.

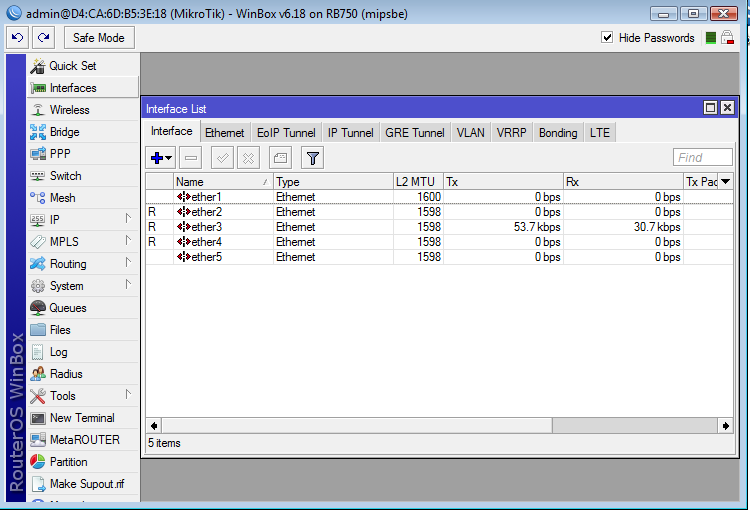

6.  Kemudian kita akan memberi nama setiap interface MikroTik, yaitu dengan

    Pilih menu Interfaces.

    Klik ether yang akan di beri nama kemudian tekan "C" pada keyboard,

    ether1 akan kita gunakan untuk Internet maka kita beri nama
    ether1 Internet lalu OK, ether2 akan kita gunakan untuk Accesspoint

    maka kita beri nama ether2 Accesspoint lalu OK.  dan begitu seterusnya

    sampai ether terakhir .

    Contoh:

7. Setelah kita selesai memberi nama setiap ether, sekarang kita

    akan memberi IP setiap ether tadi.

    Yaitu pilih menu IP => Addresses.

8.Lalu muncul kotak address list, Klik tanda ' + ' untuk

    menambahkan IP.

9. Pada New Address, isikan IP Internet anda terlebih dahulu,

    Network kosongkan saja nanti akan muncul otomatis.

    Karena internet tadi menggunakan ether1 maka pada

    interface pilih ether1. Apply => OK

 10. Sekarang kita akan memberi IP untuk ether accesspoint.

       caranya sama yaitu Klik tanda ' + ' , Pada New Address,

       isikan IP untuk ether accesspoint, kali ini bebas anda akan

       memberi IP berapa pun sesuai kebutuhan anda, sertakan

       dengan prefix, misalnya saya akan memberi IP untuk ether

       accesspoint saya '192.168.2.2/24'.

       Network kosongkan saja.

       Karena accesspoint tadi menggunakan ether2 maka pada

       interface pilih ether2. Apply => OK

    Begitu seterusnya hingga semua ether di beri IP.


11. Semua ether sudah di beri IP, Kemudian setting DNS,
      yaitu dengan Pilih menu IP => DNS.

12. Isikan DNS pada DNS Setting. Beri ceklist pada Allow Remote Requests.
    Apply => OK.

13. Saya sekarang akan setting agar Access point dan klient mendapatkan
      DNS secara otomatis. Pilih menu IP => DHCP server.
      Setelah masuk ke DHCP Server pilih DHCP Setup.
      Klik tanda ' + ', Karena Access point saya berada di ether2, maka
      pada DHCP Server interface, saya pilih ether2. Kemudian klik next
      terus sampai habis.

14. Memberi DNS otomatis pada Client juga sama, yaitu Klik tanda ' + ',
      Karena Client saya berada di ether3, maka pada DHCP Server
      interface, saya pilih ether3. Kemudian klik next terus sampai habis.

  Ini langkah tambahannya agar bisa terkoneksi dengan internet.

15. Pilih menu IP => Firewall.



16. Setelah masuk pada menu Firewall, kemudian pada bagian atas tabel
      pilih menu NAT dan Klik tanda ' + '.

17. Akan muncul tab New NAT Rule, pastikan anda berada di General.
      Pada kolom Chain isi kan dengan srcnat, pada kolom Out.Interface
      klik segitiga hitam,kemudian isikan ether1 (ether dari internet) pastikan
      tidak ada "ceklist" di kotak kecil bagian Out. Interface. Apply saja,
      jangan di OK dulu.

18. Kemudian masuk menu action yang ada di bagian atas.
      Pilih masquerade. Sekarang Apply => OK.

19. Klik tanda ' + ' lagi,  sama seperti tadi hanya ethernya sekarang
      di ganti ether2. Apply jangan di OK dulu.


20. Kemudian masuk menu action lagi. Pilih masquerade.
      Sekarang Apply => OK.


   begitu terus sampai ether ke5 jika anda ingin mengkoneksikan internet semua ether anda.

21. Sekarang kita akan memberi gateway. Pilih menu IP => Routes .

22. Pada tab Route List Klik tanda ' + '

23. Akan muncul tab New Route, kemudian isikan gateway nya.
      Karena tadi internet saya menggunakan IP '192.168.13.70'
      maka saya akan menggunakan gateway '192.168.13.1'.
      Apply => OK.



24. Kita sudah selesai setting, sekarang tinggal Ping, apakah sudah
      Connect dengan internet atau belum. Caranya yaitu pilih menu
      New Terminal . ketikan perintah 'ping 8.8.8.8' enter. pastikan ping
      berjalan.

jika ping tidak berjalan atau Request time out coba cek kembali langkah" nya .

Maaf jika banyak kesalahan dalam postingan saya, jika ingin menambahkan silahkan berkomentar dengan bahasa yang sopan dan bertatakrama !
